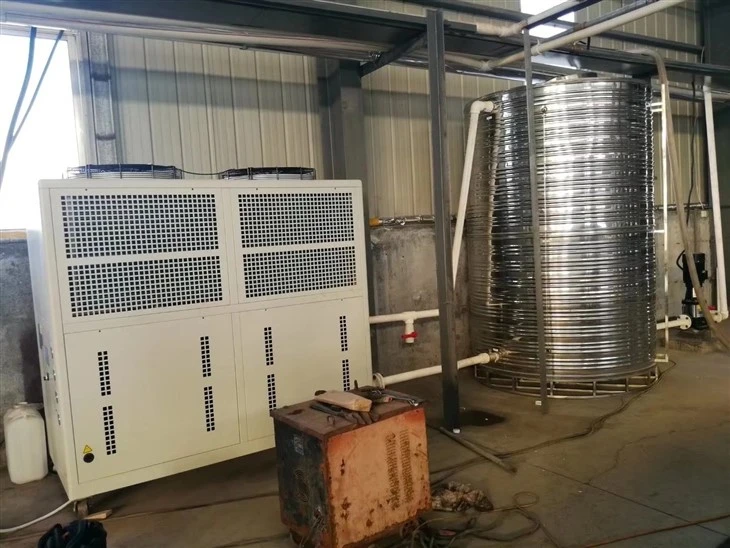

Penyejuk Industri Untuk Kapal Reaktor

Dalam industri kimia, farmaseutikal dan biokimia, reaktor berjaket (atau "cerek") digunakan secara meluas untuk pencampuran, sintesis dan perumusan. Penyejuk industri memainkan peranan penting dalam sistem ini dengan menyediakan kawalan suhu yang tepat.



1. Kawalan Tindak Balas Eksotermik

Banyak tindak balas kimia menghasilkan haba yang ketara (tindak balas eksotermik). Jika haba ini tidak dikeluarkan dengan cepat, ia boleh menyebabkan:

Tindak balas lari (kenaikan suhu tidak terkawal).

Penguraian bahan mentah.

Bahaya keselamatan (pengumpulan tekanan atau letupan).

Penyejuk mengedarkan penyejuk (seperti air, glikol, atau cecair terma khusus) melalui jaket yang mengelilingi bekas reaktor. Ini menyerap haba berlebihan serta-merta, mengekalkan suhu tindak balas pada titik set yang selamat dan stabil.

2. Penghabluran dan Kerpasan

Dalam pembuatan farmaseutikal dan pengeluaran kimia halus, penyejuk digunakan untuk menyejukkan larutan tepu dengan cepat untuk mendorong penghabluran.

Kadar penyejukan yang tepat (cth, 0.5 darjah seminit) adalah penting untuk mengawal saiz dan ketulenan kristal.

Penyejuk membolehkan lengkung penyejukan boleh diprogramkan, memastikan konsistensi dan hasil produk.

3. Pemeluwapan dan Refluks

Apabila reaktor dilengkapi dengan pemeluwap, penyejuk memberikan cecair sejuk kepada gegelung pemeluwap. Ini membolehkan:

Pelarut meruap untuk dipekatkan dan dikembalikan ke reaktor (refluks).

Pemulihan pelarut tanpa kehilangan bahan kepada penyejatan.

4. Pengurusan Kelikatan

Bahan tertentu menjadi sangat likat atau memejal pada suhu bilik. Penyejuk membantu mengekalkan bahan dalam julat kelikatan optimum semasa mencampurkan, memastikan pengadunan seragam dan mencegah kerosakan pada pengaduk.

5. Loji Perintis vs Skala Pengeluaran

Reaktor Perintis (10L – 200L): Biasanya dipasangkan dengan penyejuk peredaran semula yang menawarkan ketepatan tinggi (±0.1 darjah ) untuk R&D dan kajian-meningkatkan.

Reaktor Pengeluaran (1,000L – 20,000L): Memerlukan penyejuk pusat-berkapasiti besar atau menara penyejuk untuk mengendalikan beban haba yang tinggi, selalunya berfungsi seiring dengan dandang stim untuk kitaran pemanasan/penyejukan.





Dalam sistem reaktor, penyejuk bertindak sebagai "sistem pengurusan terma." Ia memastikan bahawa tidak kira sama ada proses itu memerlukan penyingkiran haba yang pantas, penyelenggaraan suhu-rendah yang berterusan atau peningkatan suhu yang tepat, tindak balas kimia berlaku dengan selamat, cekap dan dengan kebolehulangan yang tinggi.



Memilih penyejuk yang sesuai untuk reaktor adalah penting untuk memastikan keselamatan proses, kualiti produk dan kecekapan operasi. Berikut adalah faktor utama yang perlu dipertimbangkan:

1. Kapasiti Penyejukan (Beban Haba)
Parameter yang paling asas ialah beban haba sistem reaktor. Ini termasuk:

Haba eksotermik yang dihasilkan oleh tindak balas kimia itu sendiri

Haba deria diperlukan untuk menyejukkan kumpulan daripada suhu awal kepada suhu sasaran

Kemasukan haba dari persekitaran (jaket, dinding kapal, pergolakan)

Tindakan: Kira jumlah beban haba (biasanya dalam kW atau BTU/jam) dan pilih penyejuk dengan sekurang-kurangnya 10–20% lebihan kapasiti untuk mengambil kira perubahan skala-, fouling dan ambien.

2. Julat Suhu Dan Ketepatan Kawalan
Tindak balas yang berbeza memerlukan suhu penyejukan yang berbeza:

Penyejukan standard: 7 darjah – 25 darjah (menggunakan air sejuk)

Reaksi suhu-rendah: -20 darjah hingga 0 darjah (menggunakan glikol atau air garam)

Suhu ultra-rendah: -40 darjah atau lebih rendah (penyejuk khas)

Selain itu, cari:

Ketepatan kawalan suhu: Biasanya ±0.5 darjah hingga ±0.1 darjah untuk tindak balas sensitif

Ramping suhu boleh atur cara: Membolehkan lengkung penyejukan terkawal (cth, penghabluran)

3. Isipadu Reaktor Dan Reka Bentuk Jaket
Saiz reaktor dan permukaan pemindahan haba secara langsung mempengaruhi pemilihan penyejuk:

Isipadu reaktor (Liter atau gelen): Isipadu yang lebih besar memerlukan kadar aliran dan kapasiti penyejukan yang lebih tinggi

Jenis jaket:

Jaket konvensional: Kecekapan pemindahan haba yang lebih rendah, mungkin memerlukan aliran yang lebih tinggi

Jaket lesung pipit / Separuh-gegelung jaket: Kecekapan yang lebih tinggi, boleh berfungsi dengan aliran yang lebih rendah tetapi perbezaan suhu yang lebih tinggi

Gegelung dalaman: Menambah kawasan pemindahan haba tambahan, mungkin memerlukan peredaran khusus

Metrik utama: Pastikan kadar aliran penyejuk (L/min atau GPM) dan kepala tekanan serasi dengan rintangan jaket reaktor.

4.Kesesuaian Bahan
Proses reaktor selalunya melibatkan bahan kimia yang menghakis. Pastikan bahagian penyejuk yang dibasahi (pam, penukar haba, paip) dibina daripada:

Keluli tahan karat (304 atau 316L) untuk rintangan kimia am

Titanium atau Hastelloy untuk aplikasi yang sangat menghakis (cth, klorida, asid kuat)

Sistem bebas tembaga-untuk aplikasi yang sensitif kepada pencemaran kuprum



Memilih penyejuk yang sesuai untuk reaktor bukan hanya tentang memadankan kuasa kuda - ia memerlukan penilaian holistik terhadap dinamik proses, keperluan keselamatan, penyepaduan automasi dan kebolehpercayaan-jangka panjang.



Di sini kami menyenaraikan model penyejuk industri AYD-20A untuk pelanggan kami:



item			Spesifikasi / Pembekal
Kapasiti penyejukan		Model	AYD-20A
		kw	35.2
		kcal	30265
Input kuasa		kw	18.5
Bekalan Kuasa			380V-3N-50HZ
Temp Outlet (darjah)			-5
kawalan bahan pendingin			Injap pengembangan
Bulatan penyejukan			dua
bahan penyejuk			R407C
Dimensi(mm)L*W*H			2000*910*1800
Pemampat	Gaya		Tatal
	Kuantiti (set)		2
	Kuasa Pemampat(kw)		15.24
Pemeluwap	Gaya		Jenis sirip dengan gegelung tembaga
	Kuantiti (set)		2
	Kuasa(kw)		1.7
	Isipadu Udara(m3/j)		21000
Penyejat	Gaya		Shell dan Tiub
	Aliran air sejuk (m3/j)		6.8
	Saiz paip(DN)		40
	Pam air(kw)		1.5(11m3/j, 2bar)
Peranti Pelindung			1. Pelindung fasa 2.Pelindung beban lampau kipas 3. Pelindung voltan tinggi/rendah 4.pelindung terlalu panas 5.Pelindung-anti beku
Berat Unit(kg)			1280
Bahagian Utama
Pemampat			Sanyo
Pemeluwap			Anyda
Penyejat			Jindian
elektronik			LS/ Chnt
Injap Pengembangan			Sanhua
Pam			Mina
Sistem Kawalan			Punp

Catatan: Kapasiti penyejukan adalah berdasarkan suhu ambien 35C, suhu masuk/aluar 0/-5C.
